Điều khiển thiết bị từ xa bằng module HTC RF 2 Relay.

Đăng bởi LV Hien vào lúc 15/01/2019

ỨNG DỤNG ĐIỀU KHIỂN THIẾT BỊ TỪ XA
HTC-TECH xin giới thiệu board điều khiển RF 315MHz  2 relay, đối với board này các bạn có thể ứng dụng để điều khiển các thiết bị như quạt, đèn điện hoặc motor bơm nước, bật tắt ổ điện..., ở đây mình sẽ giới thiệu cho các bạn biết cách sử dụng board này.
Các bạn cần chuẩn bị những thiết bị sau:
1: board HTC-TECH RF 315MHz  2 RELAY.

2: 2 bóng đèn 220VAC.



3: remote RF 315MHz  (2 kênh hoặc 4 kênh).

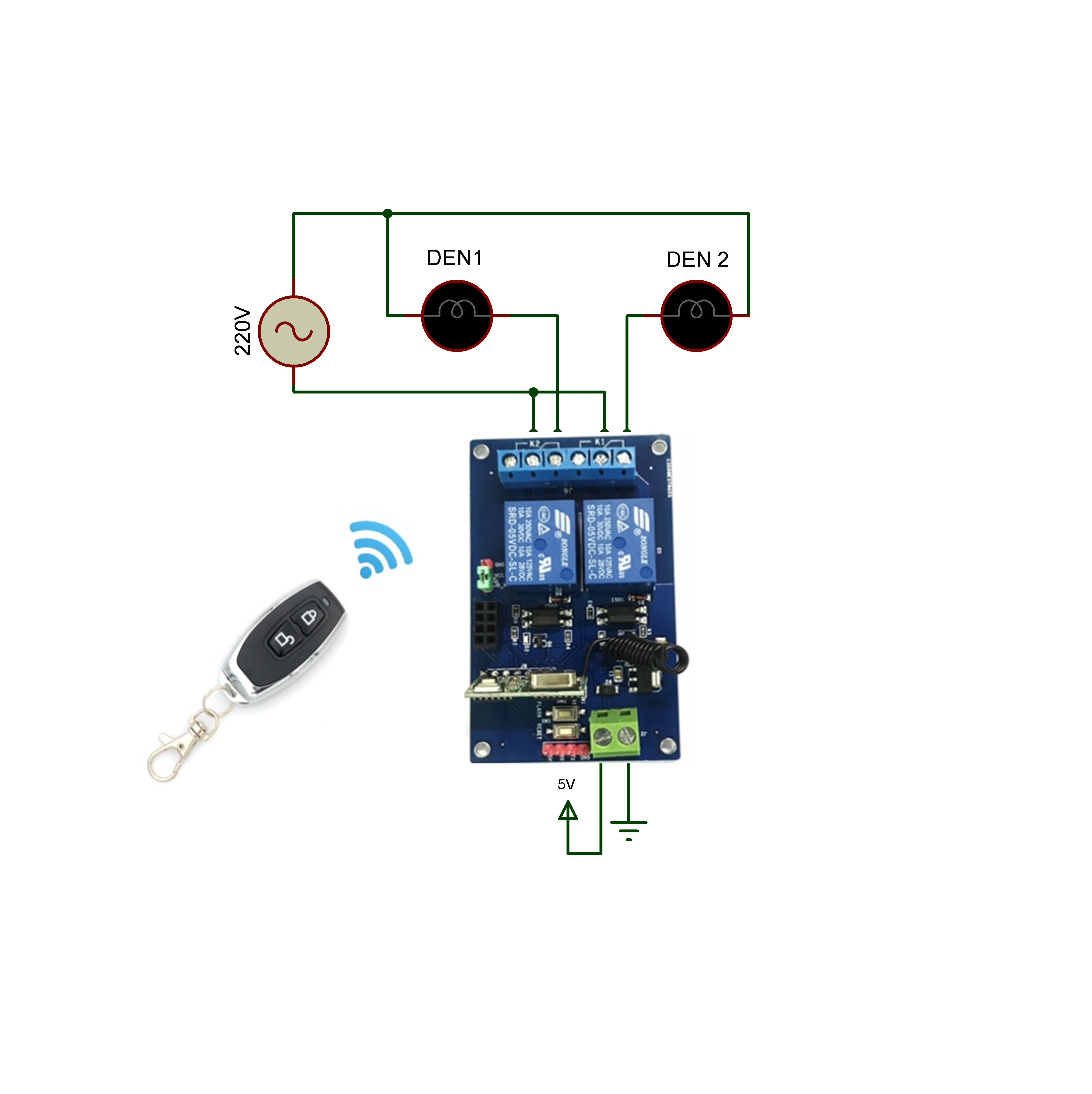

Sau khi các bạn chuẩn bị xong các bạn tiến hành đấu nối thiết bị như sau:

Sau khi đấu nối thiết bị xong các  bạn cần phải cài đặt để thiết bị thu của chúng ta có thể học mã của bộ phát:
Đầu tiên các bạn cấp nguồn cho board điều khiển, sau đó nhấn giữ nút cấu hình trên module RF 315MHz

    các bạn lưu ban đầu bạn nhấn thì một lúc sau led trên module sẽ sáng và đợi cho đến khi led tắt thì cả bạn nhả nút ra
    sau đó các bạn lấy remote của các bạn (2 kênh hoặc 4 kênh)  truyền mã bằng cách nhấn bất kì nút nào trên remote phát, ví dụ mình xài remote 4 kênh mình sẽ nhấn nhả nút A, các bạn để ý led sẽ chớp sau đó tắt liền, đó là các bạn đã truyền mã xuống module nhận rồi.
    Cuối cùng để module chuyển sang chế độ chạy các bạn nhấn giữ lại nút cấu hình trên module lưu ý khi các bạn nhấn nếu led sáng thì cả bạn nhả nút ra liền, lúc này chúng ta đã cấu hình thành công.
Cuối cùng đi đến quá trình điều khiển thiết bị thôi: chúng ta cùng xem kết quả:

Đèn đã sáng....
Việc cấu hình khá đợn giản chỉ trong vài bước các bạn đọc kĩ và sử dụng nhé.
    Board điều khiển được thiết kế cho remote 2 kênh và 4 kênh nên: khi các bạn sửa dụng lưu ý đối với remote 2 kênh thì nút A điều khiển 1 thiết bị, nút B điều khiển 1 thiết bị. Đối với remote 4 kênh nút AB điều khiển 1 thiết bị, nút CD điều khiển 1 thiết bị

Bình luận (1 bình luận)
binh-luan

Viet Nguyen

15/07/2019

Hi, TB này sử dụng kết hợp với công tắc cơ có sẵn được không? Có nghĩa vẫn bật tắt bằng công tắc cơ và vừa điều khiển bằng remote Tks
