GIAO TIẾP HTC-TECH UNO R3 VỚI LCD 20X4

Đăng bởi LV Hien vào lúc 14/01/2019

Hôm nay HTC-TECH sẽ hướng dẫn các bạn sử dụng HTC-TECH UNO R3 giao tiếp với LCD 20x4.
    Phần cứng chuẩn bị:
1.    HTC-TECH UNO R3

2.    Module LCD 20X4

3.    Điện trở cắm 2k2.
4.    Dây cắm và test board.

    Tìm hiểu về LCD 20X2
1.    VSS: tương đương với GND - cực âm
2.    VDD: tương đương với VCC - cực dương (5V)
3.    Constrast Voltage (Vo): điều khiển độ sáng màn hình
4.    Register Select (RS): điều khiển địa chỉ nào sẽ được ghi dữ liệu
5.    Read/Write (RW): Bạn sẽ đọc (read mode) hay ghi (write mode) dữ liệu? Nó sẽ phụ thuộc vào bạn gửi giá trị gì vào.
6.    Enable pin: Cho phép ghi vào LCD
7.    D0 - D7: 8 chân dư liệu, mỗi chân sẽ có giá trị HIGH hoặc LOW nếu bạn đang ở chế độ đọc (read mode) và nó sẽ nhận giá trị HIGH hoặc LOW nếu đang ở chế độ ghi (write mode)
8.    Backlight (Backlight Anode (+) và Backlight Cathode (-)): Tắt bật đèn màn hình LCD.

Module LCD có thể được điều khiển ở chế độ: 4-bit điều khiển và 8-bit điều khiển. Với cách dùng ở chế độ 4-bit, bạn cần 7 chân ở HTC-TECH UNO R3, và nếu muốn dùng hết khả năng của LCD thì bạn cần 7 + 4 = 11 chân ở Arduino (không nên tí nào). Ngoài ra, mình đã thử hết các hàm trong thư viện LiquidCrystal của Arudino  ở chế độ 4-bit thì mọi thứ đều hoạt động tốt cả. Vì vậy, mình sẽ mắc mạch ở chế độ 4-bit điều khiển và hướng dẫn theo hướng này.

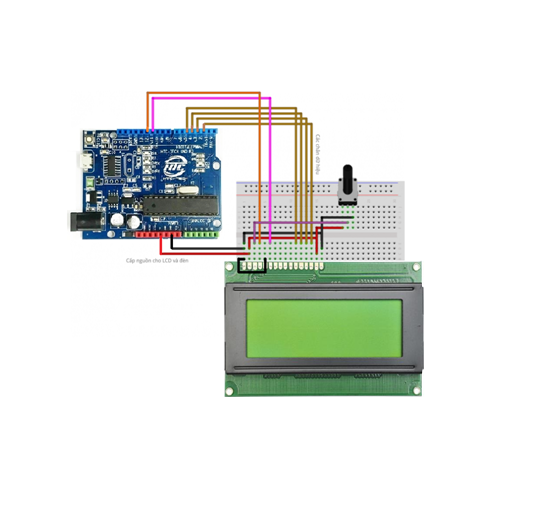

    Sơ đồ nối dây

  1. Lập trình
    1. //Thêm thư viện LiquitCrystal - nó có sẵn vì vậy bạn không cần cài thêm gì cả
    2. #include<LiquidCrystal.h>
    3.
    4. //Khởi tạo với các chân
    5. LiquidCrystal lcd(12,11,5,4,3,2);
    6.
    7. void setup(){
    8. //Thông báo đây là LCD 20x4
    9. lcd.begin(20,4);
    10. //In ra màn hình lcd dòng chữ Toi yeu Arduino
    11. lcd.print("hello, world!");
    12. }
    13.
    14. void loop(){
    15. // đặt con trỏ vào cột 0, dòng 1
    16. // Lưu ý: dòng 1 là dòng thứ 2, lòng 0 là dòng thứ 1. Nôm na, nó đếm từ 0 từ không phải từ 1
    17. lcd.setCursor(0,1);
    18. // In ra dong chu
    19. lcd.print("WELCOM TO HTC-TECH");
    20. lcd.setCursor(0,2);
    21. // In ra dong chu
    22. lcd.print(" HTC-TECH.VN");
    23.
    24. }



  1. KẾT QUẢ

Dễ dàng phải không nào giờ, các bạn có thể giao tiếp HTC-TECH UNO R3 với LCD 20X4 để làm ứng dụng cho riêng bạn.
